座金付U-NUT
特長
施工時の作業が容易。部品点数の削減。被締結物の表面処理の保護。ルーズ穴やバカ穴にも対応。NAS3350振動試験適合品
使用用途
アンカーの緩み止め対策。各種ケーブルの支持金具固定、トンネル照明の取付け工事、配管金具の取付工事。

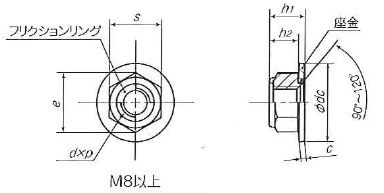

座金付U-NUT寸法表（SS400,溶融亜鉛メッキ）
| 呼び径(d) | ピッチ(p) | 二面幅(s) | 座面径(Φdc) | 全高(h1) | U-NUT高さ(h2)約 | 対角(e)約 | ツバ厚(c)約 | 単重(g)約 | 参考締付トルク(Nm)ボルトの強度区分4.8 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | |||||||
| M8 | 1.25 | 13 | 0 -0.25 |
22 | 0 -0.52 |
9.3 | 0.5 -0.5 |
7.3 | 15.0 | 2 | 9.2 | 23 |
| M10 | 1.5 | 17 | 26 | 10.8 | 8.3 | 19.6 | 2.5 | 17.6 | 45 | |||
| M12 | 1.75 | 19 | 0 -0.35 |
32 | 0 -0.62 |
13.5 | 10.5 | 21.9 | 3 | 29.3 | 79 | |
| M16 | 2 | 24 | 38 | 17.5 | 0.6 -0.6 |
14.5 | 27.7 | 3 | 50.6 | 125 | ||
ナット本体材質：SS400、フリクションリング材質：SUS301、座金材質：SS400、受注生産品です。

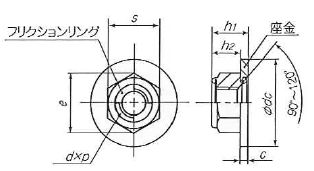

座金付U-NUT寸法表（SUS304,FUNコート）
| 呼び径(d) | ピッチ(p) | 二面幅(s) | 座面径(Φdc) | 全高(h1) | U-NUT高さ(h2)約 | 対角(e)約 | ツバ厚(c)約 | 単重(g)約 | 参考締付トルク(Nm) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | ボルト強度区分 | ||||||||
| 300N/mm^2 | 強度区分50 210N/mm^2 |
強度区分70 450N/mm^2 |
||||||||||||
| M6 | 開発中 | |||||||||||||
| M8 | 1.25 | 13 | 0 -0.25 |
20 | 0 -0.4 |
9.2 | 0.5 -0.5 |
7.3 | 15.0 | 1.4 | 7.9 | 16 | 11 | 24 |
| M10 | 1.5 | 17 | 24 | 10.6 | 8.3 | 19.6 | 1.8 | 14.6 | 31 | 22 | 47 | |||
| M12 | 1.75 | 19 | 0 -0.35 |
28 | 13.2 | 10.5 | 21.9 | 2.2 | 21.5 | 55 | 38 | 82 | ||
| M16 | 開発中 | |||||||||||||
ナット本体材質：SUS304、フリクションリング材質：SUS301、座金材質：SUS304、受注生産品です。
