トップラPタイプ低頭ねじ

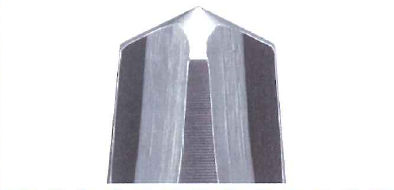

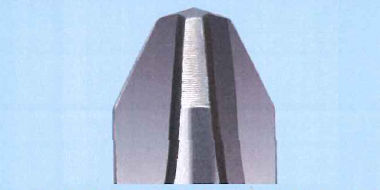

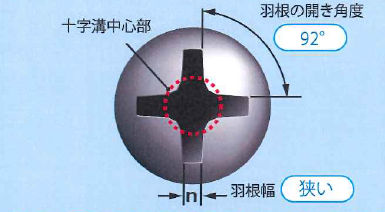

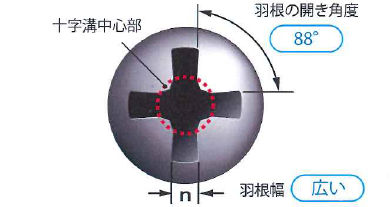

従来の十字ねじとの比較
| トップラねじ、トップラビット | 従来の十字ねじ、ビット |
|---|---|
 |
 |
 |
 |
 |
 |

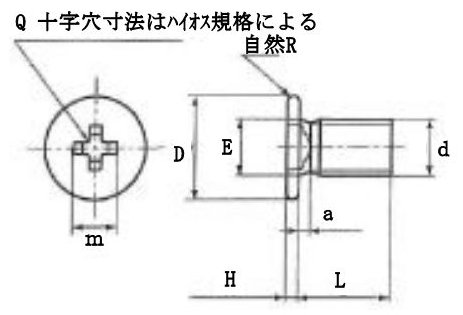

トップラPタイプ低頭ねじ サイズ表
| ねじの呼びd | D | H | L | Q | m | 首下寸法 | トップラビット型番 （注３） |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | a | ΦE | M6 | |||
| 2.3 | 4.0 | 0 -0.4 |
0.7 | ±0.1 | 4.0～10.0 | 0 -0.8 |
0.65～1.01 | (2.2) | (0.5) | (2.5) | THS4-20-60K |
| 5.0 | 0 -0.4 |
0.6 | ±0.1 | 4.0～10.0 | 0 -0.8 |
0.65～1.01 | (2.2) | (0.5) | (2.5) | THS4-20-60K | |
| 3.0 | 5.5 | 0 -0.5 |
0.7 | ±0.15 | 6.0～12.0 | 0 -0.8 |
0.65～1.01 | (2.2) | - | - | THS4-20-60K |
| 6.0 | 0 -0.5 |
0.7 | ±0.15 | 6.0～12.0 | 0 -0.8 | 0.65～1.01 | (2.2) | - | - | THS4-20-60K | |
注３．ビットJIS#1も使用可能です。
●お問い合わせ先
お問い合わせは、下記にご連絡いただくか、お問い合わせフォームからお願いいたします。
住所： 525-0054 滋賀県草津市東矢倉１丁目１－１７
株式会社 山 崎
TEL： 077-563-3388
FAX： 077-564-1577
EMAIL: info@ymzcorp.co.jp

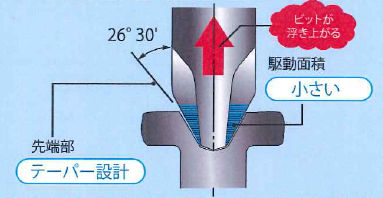

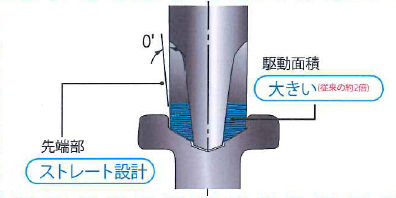

締結時にビットが浮き上がって外れることをカムアウトと言います。トップラねじはトルクの伝達効率を向上させ、より小さな力で安定したねじ締めを実現し、カムアウトを防止します。
トップラPタイプ低頭ねじは、樹脂母材用のPタイプねじの頭部を従来のものより薄くしたもので、リセスはトップラを採用しています。皿小ねじが使えないところや装飾性が必要な箇所に使用できます。
注１．トップラねじは従来の十字ねじと互換性があります。
注２．トップラねじは株式会社ハイオスの特許です。
