テーパータック
特長
１．生産性
高精度で安全な短時間組み付けが可能。不良低減に寄与します。
２．幅広い応用
樹脂、合金、鉄鋼部材にも使用可能です。
３．環境対応
圧入したテーパータックを母材から分解でき分別廃棄、再利用が可能です。

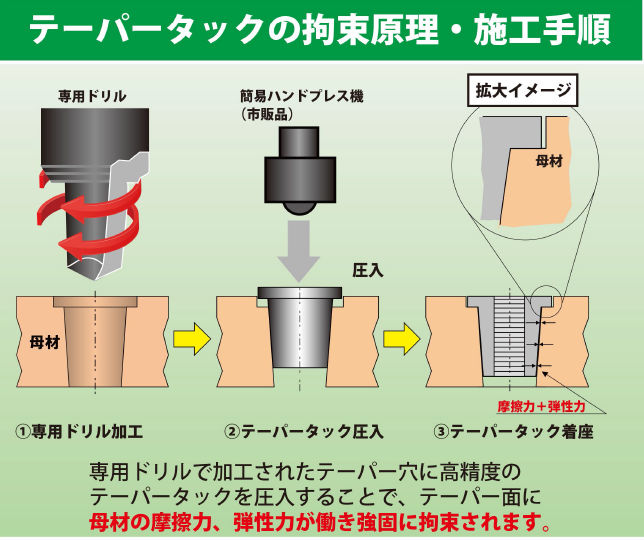

施工手順
１．専用ドリルで穴あけ。２．テーパータックを圧入。この２つだけです。
テーパータック サイズ表
| 呼び径 | 型番 | 最小板厚 | ΦA | ΦB | C | D |
|---|---|---|---|---|---|---|
| 3x2.6 | TC302S | 3 | 5.5 | 4.5 | 2.6 | 0.8 |
| 3x4.4 | TC304S | 5 | 5.5 | 4.5 | 4.4 | 0.8 |
| 4x4.4 | TC404S | 5 | 7 | 6 | 4.4 | 0.8 |
| 4x7.4 | TC407S | 8 | 7 | 6 | 7.4 | 0.8 |
| 5x7.4 | TC507S | 8 | 9 | 7.5 | 7.4 | 0.8 |
| 5x9.4 | TC509S | 10 | 9 | 7.5 | 9.4 | 0.8 |
専用ドリル品番
| アルミ等金属系 | 各種樹脂系 | |
|---|---|---|
| M3 | A3ATK | A3BTK |
| M4 | A4ATK | A4BTK |
| M5 | A5ATK | A5BTK |
●お問い合わせ先
お問い合わせは、下記にご連絡いただくか、お問い合わせフォームからお願いいたします。
住所： 525-0054 滋賀県草津市東矢倉１丁目１－１７
株式会社 山 崎
TEL： 077-563-3388
FAX： 077-564-1577
EMAIL: info@ymzcorp.co.jp
画期的なインサートが登場しました。
専用ドリルでテーパー穴をあけた後、テーパータックを圧入することで、テーパー面に母材の摩擦力と弾性力が働き、強い拘束力が得られます。
不要になれば圧入側からボルトを挿入して簡単に外すことができます。母材も軟質、硬質問わず、使用できます。
