ねじ変換アダプタ
ねじ変換アダプタが必要な理由
規格が違ったねじを使うと
・規格の違いやピッチの違いで、ねじが入らず、無理にねじ込むと、ねじ山がつぶれてしまいます。
・規格が違ったねじでも、その組み合わせによっては、ねじが入る場合がありますが、ガタが大きく、ねじが緩んだり、使用中にねじが脱落してしまう場合があり、大変危険で、このような使い方は避けなければなりません。
・ねじ規格についてはこちらをご参照ください。
ねじ変換アダプタとは
・２つのパーツ同志をねじで締結する場合、メーカー違い等により、使用されているねじの規格が異なる場合があります。こんな場合には、ねじ変換アダプターを使うと、ねじ規格を変換し、ねじを確実に締結することができます。
・代表的なねじには、下表のような規格がありますが、弊社では、ねじ変換アダプタの標準仕様としてメートル並目ねじ変換アダプタを準備しております。
・メートル並目ねじ以外や、異なった規格間の変換アダプタも製作することができますので、ご相談ください。また、お手持ちのねじの規格、サイズが分からない場合は、下記までお問合せください。
ねじ加工・金属加工・ねじ変換アダプターの製作 実施例
特殊ねじ加工、金属加工、カスタム仕様のねじ変換アダプタ等の金属加工実施例は、弊社が運営する「ねじの情報サイト」をご覧ください。
「ねじの情報サイト」はこちらまでお願いします。
各種ねじ変換アダプタ
ねじ変換アダプタの標準仕様品
ねじ変換アダプタの標準仕様品です。詳細仕様は下記に掲載しております。
〇ねじ変換アダプタ（メートル並目ねじ） おねじーおねじ型 標準仕様

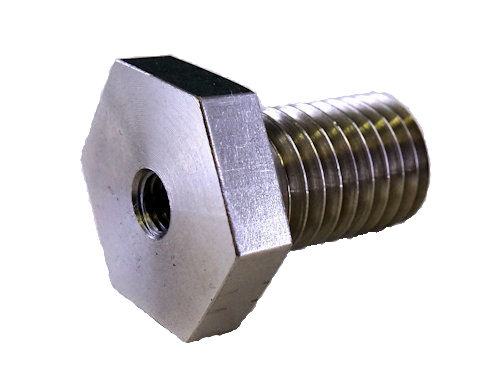

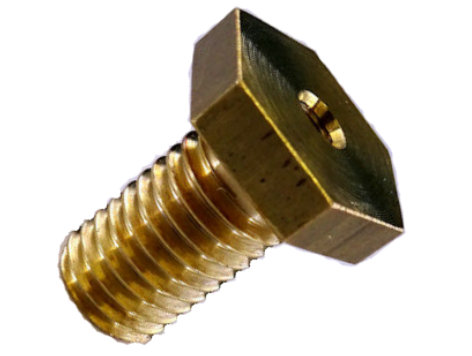

〇ねじ変換アダプタ（メートル並目ねじ） おねじーめねじ型Aタイプ 標準仕様

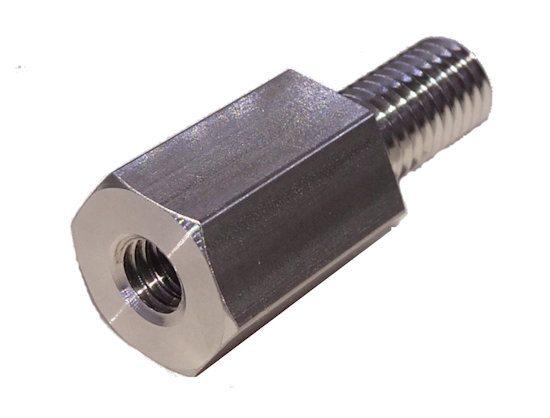

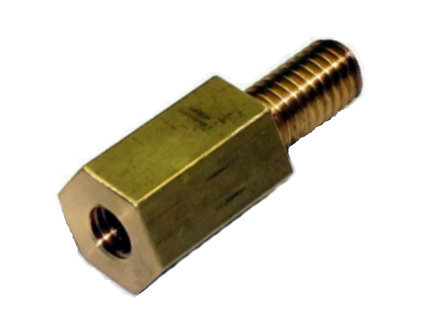

〇ねじ変換アダプタ（メートル並目ねじ） おねじーめねじ型Bタイプ 標準仕様
〇ねじ変換アダプタ（メートル並目ねじ） めねじーめねじ型 標準仕様
標準品は在庫準備しているものもあります。ねじ変換アダプタ標準品のご購入はこちらをクリックして変換アダプタ分類から選択いただくか、下記「ねじ変換アダプタ（標準タイプ）」一覧の画像をクリックして、サイズの選択ページからサイズを選択してください。
 |
 |
 |
 |

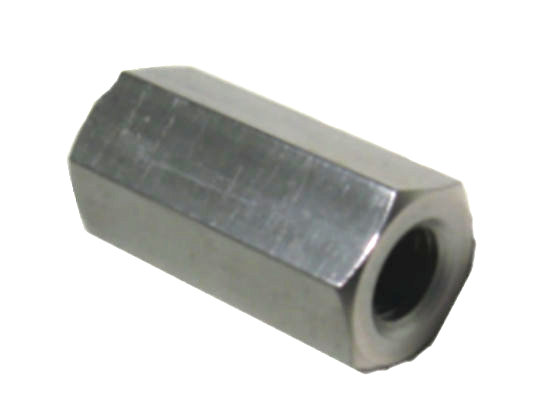

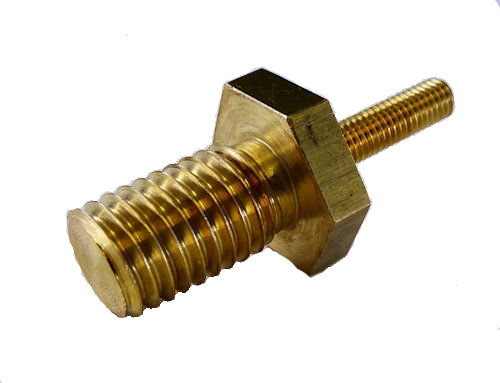

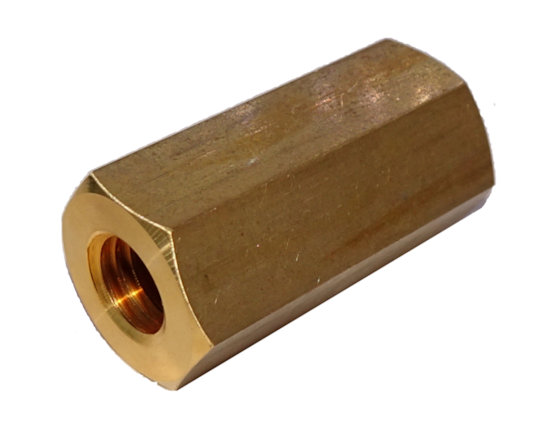

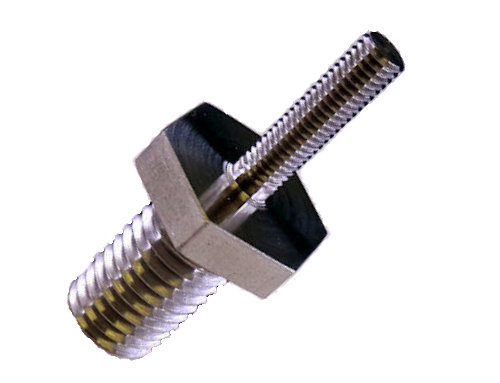

| おねじーおねじ型（真鍮） | おねじーおねじ型（SUS304） | おねじーめねじAタイプ（真鍮） | おねじーめねじAタイプ（SUS304） |
 |
 |
 |
 |
| おねじーめねじBタイプ（真鍮） | おねじーめねじBタイプ（SUS304） | めねじーめねじタイプ（真鍮） | めねじーめねじタイプ（SUS304） |
ねじ変換アダプタ（オーダーメイド品）

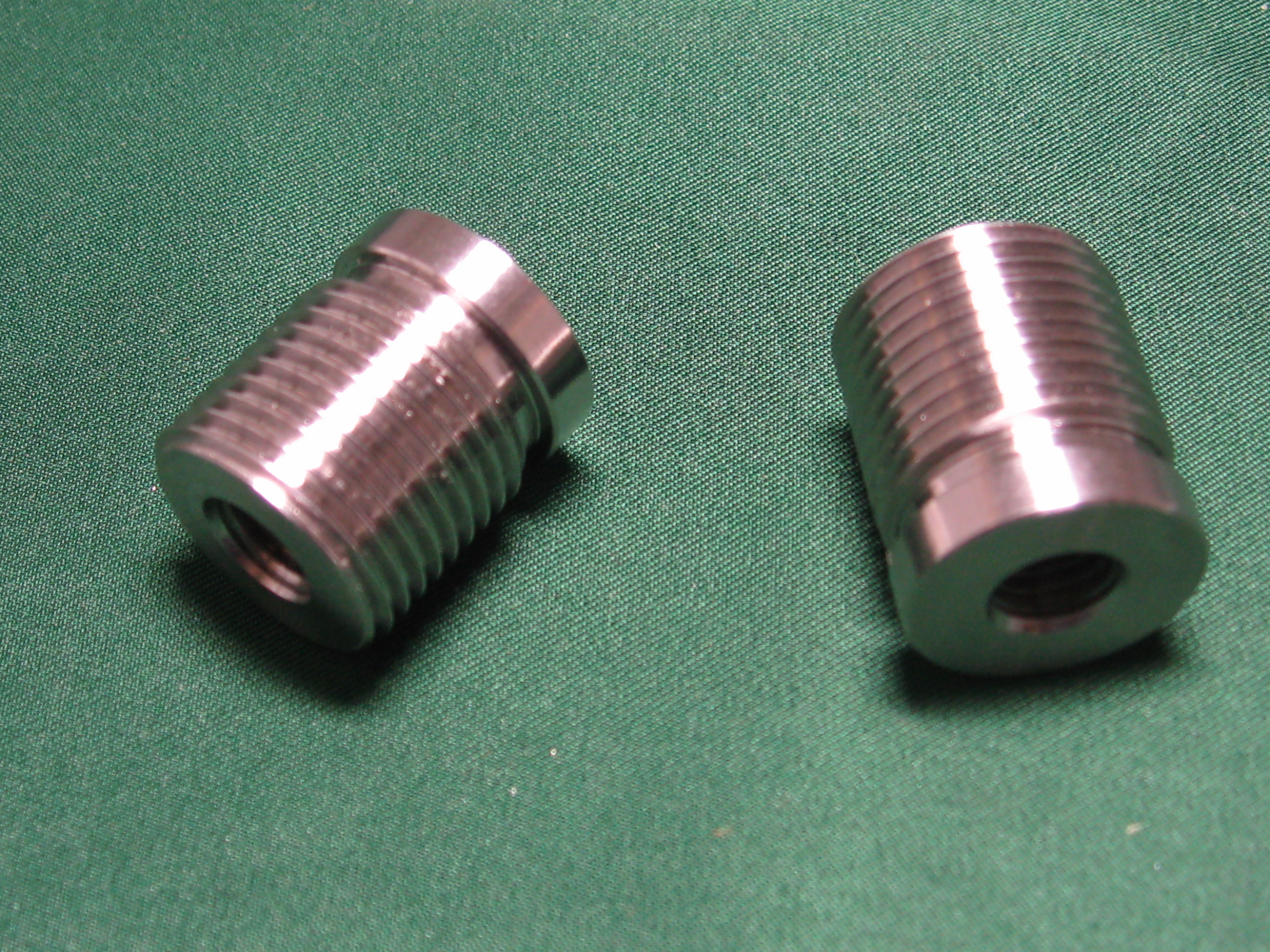

オーダーメイドのねじ変換アダプタです。下記画像はこれまでに製作した、ねじ変換アダプタの一例です。
オーダーメイドのねじ変換アダプタはこちらを参照してください。
〇ねじ変換アダプタのオーダーメイド品の製作事例を、ねじの山崎が運営する「ねじの情報サイト」に掲載しておりますので、そちらもご覧ください。
 |
 |
 |
 |

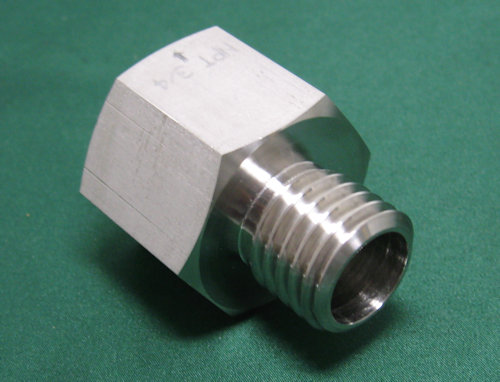

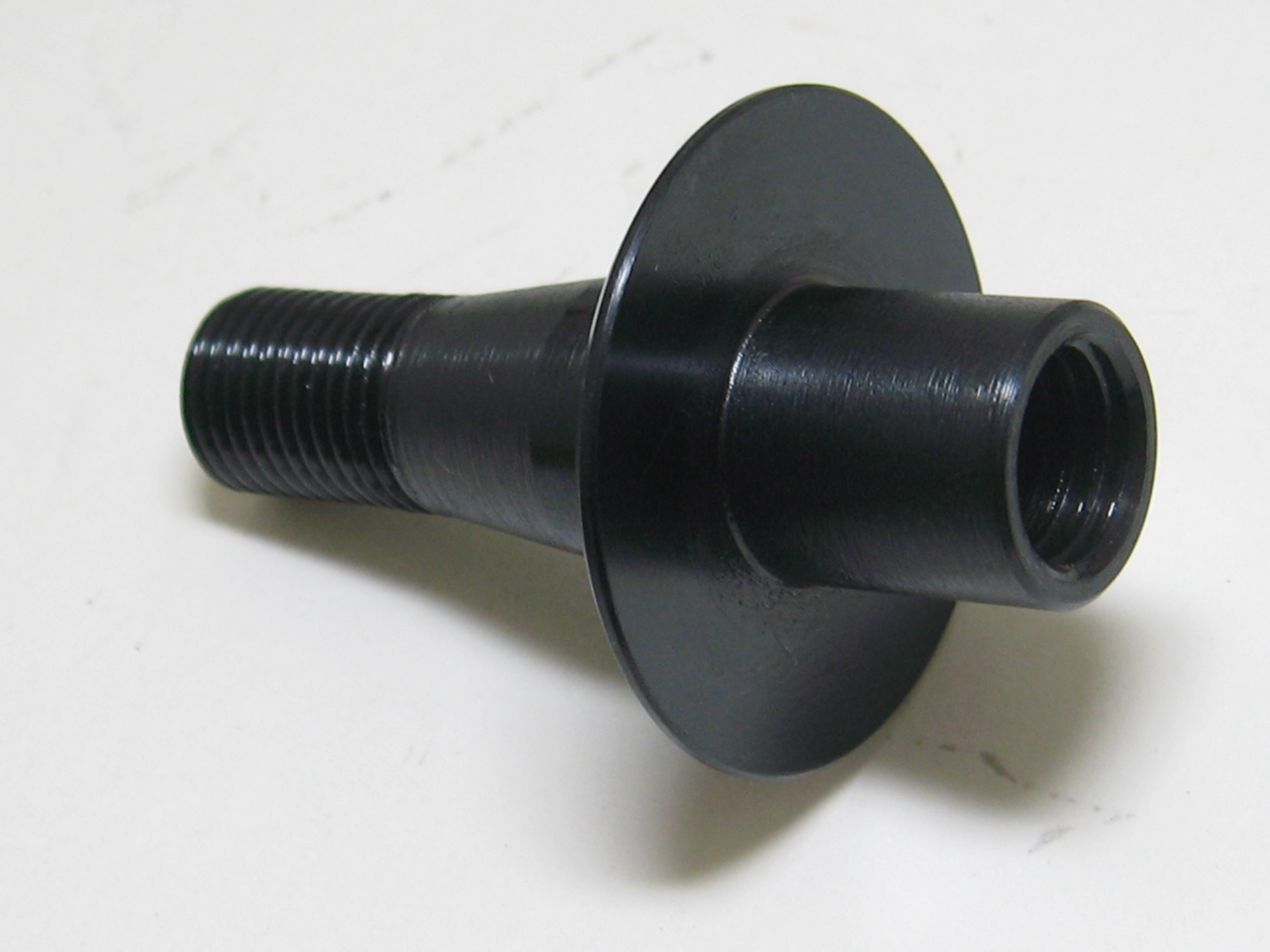

| おねじーおねじ型特注品 | おねじーめねじ型特注品 | おねじーめねじ型特注品 | おねじーめねじ型特注品 |
| ねじの規格 | ねじの呼び（一例） |
|---|---|
| メートル並目ねじ | M5ピッチ0.8、M6ピッチ1.0、M8ピッチ1.25、M10ピッチ1.5、M12ピッチ1.75 |
| メートル細目ねじ | M5ピッチ0.5、M6ピッチ0.75、M8ピッチ1.0、M10ピッチ1.25、M12ピッチ1.25 |
| ユニファイ並目ねじ | No.8unc-32山、No.10unc-24山、1/4unc-20山、3/8unc-16山、1/2unc-13山 |
| ユニファイ細目ねじ | No.8unf-36山、No.10unf-32山、1/4unf-28山、3/8unf-24山、1/2unf-20山 |
| ウィットねじ | W1/4、W3/8、W1/2、W5/8 |

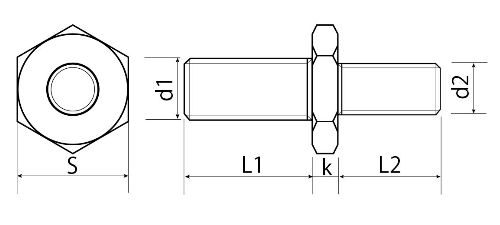

ねじ変換アダプタ（メートル並目ねじ） おねじーおねじ型 標準仕様
| d1 | L1(mm) | d2 | L2(mm) | s(mm) | k(mm) | 標準価格（税抜） | ||
|---|---|---|---|---|---|---|---|---|
| 真鍮（生地） | SUS304 | |||||||
| ADCMM-M6-M5 | M6ピッチ1.0 | 12 | M5ピッチ0.8 | 10 | 10 | 4 | クリック | クリック |
| ADCMM-M8-M5 | M8ピッチ1.25 | 16 | M5ピッチ0.8 | 10 | 13 | 5.5 | クリック | クリック |
| ADCMM-M8-M6 | M8ピッチ1.25 | 16 | M6ピッチ1.0 | 12 | 13 | 5.5 | クリック | クリック |
| ADCMM-M10-M5 | M10ピッチ1.5 | 20 | M5ピッチ0.8 | 10 | 17 | 7 | クリック | クリック |
| ADCMM-M10-M6 | M10ピッチ1.5 | 20 | M6ピッチ1.0 | 12 | 17 | 7 | クリック | クリック |
| ADCMM-M10-M8 | M10ピッチ1.5 | 20 | M8ピッチ1.25 | 16 | 17 | 7 | クリック | クリック |
| ADCMM-M12-M5 | M12ピッチ1.75 | 24 | M5ピッチ0.8 | 10 | 19 | 8 | クリック | クリック |
| ADCMM-M12-M6 | M12ピッチ1.75 | 24 | M6ピッチ1.0 | 12 | 19 | 8 | クリック | クリック |
| ADCMM-M12-M8 | M12ピッチ1.75 | 24 | M8ピッチ1.25 | 16 | 19 | 8 | クリック | クリック |
| ADCMM-M12-M10 | M12ピッチ1.75 | 24 | M10ピッチ1.5 | 20 | 19 | 8 | クリック | クリック |
| ADCMM-M16-M10 | M16ピッチ2.0 | 32 | M10ピッチ1.5 | 20 | 24 | 10 | クリック | クリック |
| ADCMM-M16-M12 | M16ピッチ2.0 | 32 | M12ピッチ1.75 | 24 | 24 | 10 | クリック | クリック |
| ADCMM-M20-M16 | M20ピッチ2.5 | 32 | M16ピッチ2.0 | 32 | 30 | 10 | クリック | クリック |

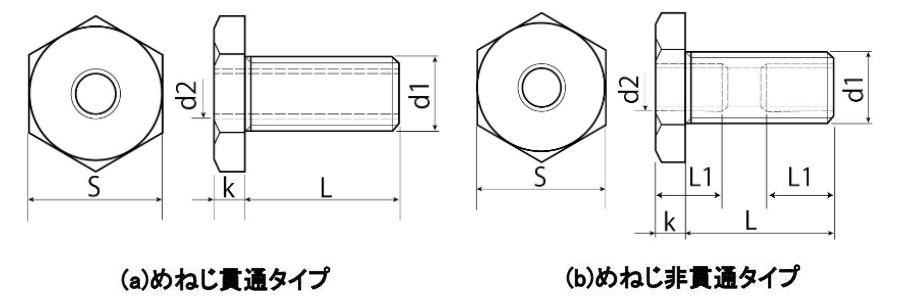

ねじ変換アダプタ（メートル並目ねじ） おねじーめねじ型Aタイプ 標準仕様
| 図面 | d1おねじ | d2めねじ | L(mm) | L1(mm) | s(mm) | k(mm) | 標準価格（税抜） | ||
|---|---|---|---|---|---|---|---|---|---|
| 真鍮（生地） | SUS304 | ||||||||
| ADCMF-M5-M3-A | (a) | M5ピッチ0.8 | M3ピッチ0.5 | 8 | - | 8 | 3.5 | クリック | クリック |
| ADCMF-M6-M3-A | (a) | M6ピッチ1.0 | M3ピッチ0.5 | 8 | - | 10 | 4 | クリック | クリック |
| ADCMF-M6-M4-A | (a) | M6ピッチ1.0 | M4ピッチ0.7 | 8 | - | 10 | 4 | クリック | クリック |
| ADCMF-M8-M3-A | (b) | M8ピッチ1.25 | M3ピッチ0.5 | 16(※) | 6 | 13 | 5.5 | クリック | クリック |
| ADCMF-M8-M4-A | (b) | M8ピッチ1.25 | M4ピッチ0.7 | 16(※) | 8 | 13 | 5.5 | クリック | クリック |
| ADCMF-M8-M5-A | (b) | M8ピッチ1.25 | M5ピッチ0.8 | 16(※) | 10 | 13 | 5.5 | クリック | クリック |
| ADCMF-M10-M3-A | (b) | M10ピッチ1.5 | M3ピッチ0.5 | 20(※) | 6 | 17 | 7 | クリック | クリック |
| ADCMF-M10-M4-A | (b) | M10ピッチ1.5 | M4ピッチ0.7 | 20(※) | 8 | 17 | 7 | クリック | クリック |
| ADCMF-M10-M5-A | (b) | M10ピッチ1.5 | M5ピッチ0.8 | 20(※) | 10 | 17 | 7 | クリック | クリック |
| ADCMF-M10-M6-A | (b) | M10ピッチ1.5 | M6ピッチ1.0 | 20(※) | 12 | 17 | 7 | クリック | クリック |
| ADCMF-M12-M3-A | (b) | M12ピッチ1.75 | M3ピッチ0.5 | 24(※) | 6 | 19 | 8 | クリック | クリック |
| ADCMF-M12-M4-A | (b) | M12ピッチ1.75 | M4ピッチ0.7 | 24(※) | 8 | 19 | 8 | クリック | クリック |
| ADCMF-M12-M5-A | (b) | M12ピッチ1.75 | M5ピッチ0.8 | 24(※) | 10 | 19 | 8 | クリック | クリック |
| ADCMF-M12-M6-A | (b) | M12ピッチ1.75 | M6ピッチ1.0 | 24(※) | 12 | 19 | 8 | クリック | クリック |
| ADCMF-M12-M8-A | (b) | M12ピッチ1.75 | M8ピッチ1.25 | 24(※) | 12 | 19 | 8 | クリック | クリック |
| ADCMF-M16-M10-A | (a) | M16ピッチ2.0 | M10ピッチ1.5 | 32 | - | 24 | 10 | クリック | クリック |
| ADCMF-M16-M12-A | (a) | M16ピッチ2.0 | M12ピッチ1.75 | 32 | - | 24 | 10 | クリック | クリック |
| ADCMF-M20-M14-A | (a) | M20ピッチ2.5 | M14ピッチ2.0 | 32 | - | 30 | 10 | クリック | クリック |
(※)めねじは両側からの加工になります。

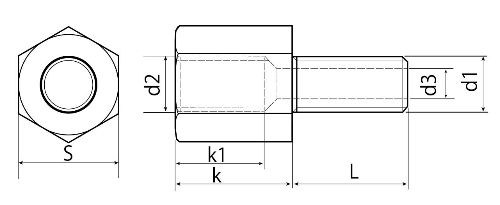

ねじ変換アダプタ（メートル並目ねじ） おねじーめねじ型Bタイプ 標準仕様
| d1おねじ | d2めねじ | d3(mm) | L(mm) | s(mm) | k(mm) | k1(mm) | 標準価格（税抜） | ||
|---|---|---|---|---|---|---|---|---|---|
| 真鍮（生地） | SUS304 | ||||||||
| ADCMF-M3-M4-B | M3ピッチ0.5 | M4ピッチ0.7 | (※) | 6 | 8 | 12 | 8 | クリック | クリック |
| ADCMF-M4-M3-B | M4ピッチ0.7 | M3ピッチ0.5 | (※) | 8 | 8 | 10 | 6 | クリック | クリック |
| ADCMF-M4-M5-B | M4ピッチ0.7 | M5ピッチ0.8 | (※) | 8 | 8 | 15 | 10 | クリック | クリック |
| ADCMF-M5-M4-B | M5ピッチ0.8 | M4ピッチ0.7 | (※) | 10 | 8 | 12 | 8 | クリック | クリック |
| ADCMF-M5-M6-B | M5ピッチ0.8 | M6ピッチ1.0 | (※) | 10 | 10 | 18 | 12 | クリック | クリック |
| ADCMF-M6-M5-B | M6ピッチ1.0 | M5ピッチ0.8 | (※) | 12 | 10 | 15 | 10 | クリック | クリック |
| ADCMF-M6-M8-B | M6ピッチ1.0 | M8ピッチ1.25 | Φ3 | 12 | 13 | 22 | 16 | クリック | クリック |
| ADCMF-M8-M6-B | M8ピッチ1.25 | M6ピッチ1.0 | Φ3 | 16 | 13 | 18 | 12 | クリック | クリック |
| ADCMF-M8-M10-B | M8ピッチ1.25 | M10ピッチ1.5 | Φ4 | 16 | 17 | 28 | 20 | クリック | クリック |
| ADCMF-M10-M8-B | M10ピッチ1.5 | M8ピッチ1.25 | Φ4 | 20 | 17 | 22 | 16 | クリック | クリック |
| ADCMF-M10-M12-B | M10ピッチ1.5 | M12ピッチ1.75 | Φ5 | 20 | 19 | 34 | 24 | クリック | クリック |
| ADCMF-M12-M10-B | M12ピッチ1.75 | M10ピッチ1.5 | Φ5 | 24 | 19 | 28 | 20 | クリック | クリック |
| ADCMF-M12-M16-B | M12ピッチ1.75 | M16ピッチ2.0 | Φ5 | 24 | 24 | 34 | 24 | クリック | クリック |
| ADCMF-M16-M20-B | M16ピッチ2.0 | M20ピッチ2.5 | Φ8 | 32 | 30 | 34 | 24 | クリック | クリック |
| ADCMF-M20-M16-B | M20ピッチ2.5 | M16ピッチ2.0 | Φ8 | 32 | 30 | 34 | 24 | クリック | クリック |
(※)貫通穴が無いタイプです。
ねじ変換アダプタ（メートル並目ねじ） めねじーめねじ型 標準仕様

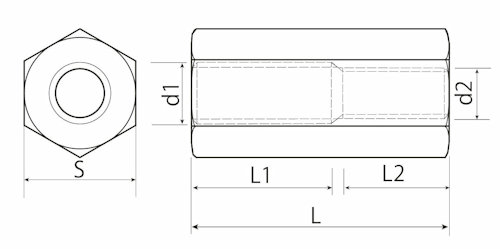

| d1 | L1(mm) | d2 | L2(mm) | s(mm) | L(mm) | 標準価格（税抜） | ||
|---|---|---|---|---|---|---|---|---|
| 真鍮（生地） | SUS304 | |||||||
| ADCFF-M6-M5 | M6ピッチ1.0 | 12 | M5ピッチ0.8 | 10 | 10 | 25 | クリック | クリック |
| ADCFF-M8-M5 | M8ピッチ1.25 | 16 | M5ピッチ0.8 | 10 | 13 | 30 | クリック | クリック |
| ADCFF-M8-M6 | M8ピッチ1.25 | 16 | M6ピッチ1.0 | 12 | 13 | 30 | クリック | クリック |
| ADCFF-M10-M5 | M10ピッチ1.5 | 20 | M5ピッチ0.8 | 10 | 17 | 35 | クリック | クリック |
| ADCFF-M10-M6 | M10ピッチ1.5 | 20 | M6ピッチ1.0 | 12 | 17 | 35 | クリック | クリック |
| ADCFF-M10-M8 | M10ピッチ1.5 | 20 | M8ピッチ1.25 | 16 | 17 | 40 | クリック | クリック |
| ADCFF-M12-M5 | M12ピッチ1.75 | 24 | M5ピッチ0.8 | 10 | 19 | 40 | クリック | クリック |
| ADCFF-M12-M6 | M12ピッチ1.75 | 24 | M6ピッチ1.0 | 12 | 19 | 40 | クリック | クリック |
| ADCFF-M12-M8 | M12ピッチ1.75 | 24 | M8ピッチ1.25 | 16 | 19 | 45 | クリック | クリック |
| ADCFF-M12-M10 | M12ピッチ1.75 | 24 | M10ピッチ1.5 | 20 | 19 | 50 | クリック | クリック |
| ADCFF-M16-M12 | M16ピッチ2.0 | 32 | M12ピッチ1.75 | 24 | 24 | 62 | クリック | クリック |
| ADCFF-M20-M12 | M20ピッチ2.5 | 32 | M12ピッチ1.75 | 24 | 30 | 62 | クリック | クリック |
| ADCFF-M20-M16 | M20ピッチ2.5 | 32 | M16ピッチ2.0 | 32 | 30 | 70 | クリック | クリック |
