キャップスクリュー小頭。低頭の次は小頭だ！！

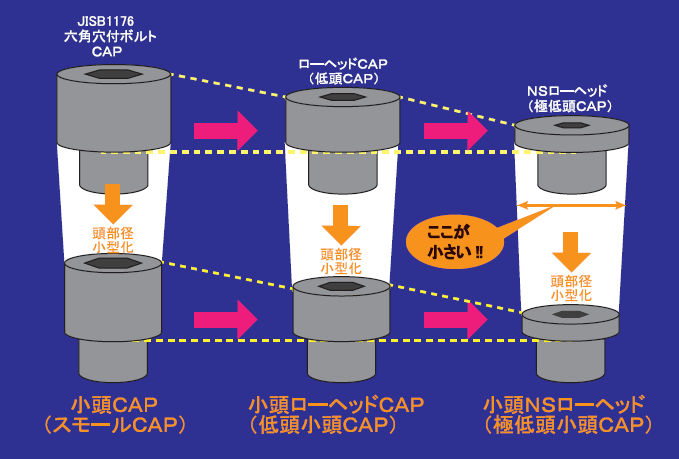

軽量化、小型化に最適。キャップスクリュー低頭、小頭
ポイント
○頭部外径が大きくて締付けできない場所に締結が可能。
○頭部外径が小さいので座繰り穴が小さく作業効率がよい。
○頭部が小さいことで、軽量化、小型化が可能。
○通常の六角穴なので、一般の六角レンチで締付け可能。
○１本から出荷が可能です。
| 名称 | JIS B 1176 六角穴付ボルト(CAP) |
小頭（スモールCAP） | ローヘッド（低頭CAP | 小頭ローヘッド（低頭小頭CAP） | NSローヘッド （極低頭CAP） |
小頭NSローヘッド（極低頭小頭CAP） | |
|---|---|---|---|---|---|---|---|
| M3 | 頭部高さ | 3 | 3 | 2 | 2 | 1.3 | 1.3 |
| 頭部径 | 5.5 | 4.5 | 5.5 | 4.5 | 6 | 4.5 | |
| レンチサイズ | 2.5 | 2.5 | 2 | 2 | 1.5 | 1.5 | |
| M4 | 頭部高さ | 4 | 4 | 2.8 | 2.8 | 1.5 | 1.5 |
| 頭部径 | 7 | 5.5 | 7 | 5.5 | 8 | 5.5 | |
| レンチサイズ | 3 | 3 | 2.5 | 2.5 | 2 | 2 | |
| M5 | 頭部高さ | 5 | 5 | 3.5 | 3.5 | 1.5 | 1.5 |
| 頭部径 | 8.5 | 7 | 8.5 | 7 | 9 | 7 | |
| レンチイズ | 4 | 4 | 3 | 3 | 3 | 3 | |
| M6 | 頭部高さ | 6 | 6 | 4 | 4 | 1.5 | 1.5 |
| 頭部径 | 10 | 8.5 | 10 | 8.5 | 10 | 8.5 | |
| レンチサイズ | 5 | 5 | 4 | 4 | 3 | 3 | |
| M8 | 頭部高さ | 8 | 8 | 5 | 5 | 1.5 | 1.5 |
| 頭部径 | 13 | 10 | 13 | 10 | 13 | 10 | |
| レンチサイズ | 6 | 6 | 5 | 5 | 4 | 4 | |
| M10 | 頭部高さ | 10 | 10 | 6 | 6 | 1.5 | 1.5 |
| 頭部径 | 16 | 13 | 16 | 13 | 16 | 13 | |
| レンチサイズ | 8 | 8 | 6 | 6 | 5 | 5 | |
| M12 | 頭部高さ | 12 | 12 | 7 | 7 | - | - |
| 頭部径 | 18 | 16 | 18 | 16 | - | - | |
| レンチサイズ | 10 | 10 | 8 | 8 | - | - |
それぞれの商品のご購入は下記までお願いいたします。
六角穴付ボルト（CAP）小頭（スモールCAP）
ローヘッド（低頭CAP）
小頭ローヘッド（低頭小頭CAP）
NSローヘッド（極低頭CAP）
小頭NSローヘッド（極低頭小頭CAP）
