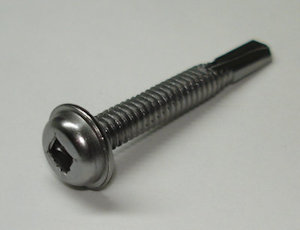

エースポイントロングⅨ
特長
先端にﾄﾞﾘﾙのついたドリルねじは下穴不要で鉄板に締結することができるねじです｡ 従来、板の厚みで締結できなかった箇所にも対応可能なﾄﾞﾘﾙ部の長いねじです｡
また板厚が厚い鉄板に締め付けると、締付け過ぎで頭飛びが発生する場合がありましたが、本品は座面に頭飛び防止機能を搭載しており、頭飛びを回避します。
今回、新たにエースポイントロングⅨにSUS410製が登場しました。
- ・頭部裏側には接地面に食い込むｷﾞｻﾞｷﾞｻﾞがあり取付作業時の頭飛び防止に効果を発揮します｡
- ・適応板厚：2.3～9.0mmとなっており､H鋼や厚鉄板にも使用可能です｡
- ・ドライバー穴（リセス）：頭部穴が四角(№3四角ﾋﾞｯﾄ)であること
サイズ

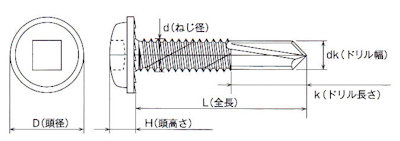

エースポイントロングⅨ４１０ステンレス
| 品番 | L | D | H | d | k | dk |
|---|---|---|---|---|---|---|
| APW5019LS | 19 | 10.8 | 4 | 4.8 | 11.0 | 4.1 |
| APW5025LS | 25 | 10.8 | 4 | 4.8 | 11.0 | 4.1 |
| APW5035LS | 35 | 10.8 | 4 | 4.8 | 11.0 | 4.1 |
| APW5050LS | 50 | 10.8 | 4 | 4.8 | 11.0 | 4.1 |
| APW5070LS | 70 | 10.8 | 4 | 4.8 | 11.0 | 4.1 |

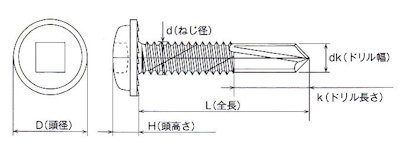

エースポイントロングⅨ ナベ座
| 品番 | L | D | H | d | k | dk |
|---|---|---|---|---|---|---|
| APW5019L | 19 | 10.8 | 4 | 4.8 | 11.0 | 4.1 |
| APW5025L | 25 | 10.8 | 4 | 4.8 | 11.0 | 4.1 |
| APW5035L | 35 | 10.8 | 4 | 4.8 | 11.0 | 4.1 |
| APW5050L | 50 | 10.8 | 4 | 4.8 | 11.0 | 4.1 |
| APW5070L | 70 | 10.8 | 4 | 4.8 | 11.0 | 4.1 |

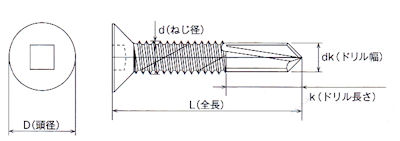

エースポイントロングⅨ サラ
| 品番 | L | D | d | k | dk |
|---|---|---|---|---|---|
| AFH5025L | 25 | 9.7 | 4.8 | 11.0 | 4.1 |
| AFH5035L | 35 | 9.7 | 4.8 | 11.0 | 4.1 |
| AFH5050L | 50 | 9.7 | 4.8 | 11.0 | 4.1 |
| AFH5070L | 70 | 9.7 | 4.8 | 11.0 | 4.1 |
パック入数

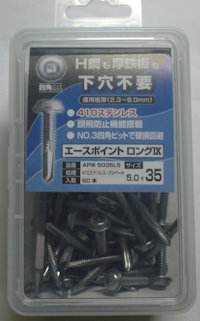

パックにはNo.3四角穴ビットが１本ついています。
| 品番 | サイズ | 入数 |
|---|---|---|
| APW5019LS | 5.0×19 | 80本 |
| APW5025LS | 5.0×25 | 70本 |
| APW5035LS | 5.0×35 | 60本 |
| APW5050LS | 5.0×50 | 45本 |
| APW5070LS | 5.0×70 | 35本 |
| 品番 | サイズ | 入数 |
|---|---|---|
| APW5019L | 5.0×19 | 150本 |
| APW5025L | 5.0×25 | 140本 |
| APW5035L | 5.0×35 | 110本 |
| APW5050L | 5.0×50 | 80本 |
| APW5070L | 5.0×70 | 60本 |
| 品番 | サイズ | 入数 |
|---|---|---|
| AFH5025L | 5.0×25 | 140本 |
| AFH5035L | 5.0×35 | 110本 |
| AFH5050L | 5.0×50 | 80本 |
| AFH5070L | 5.0×70 | 60本 |
